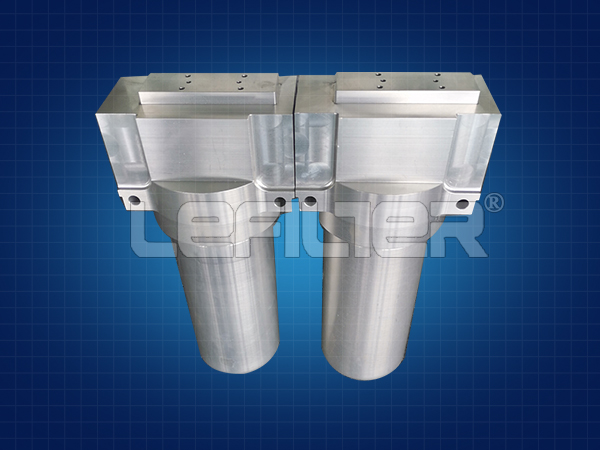

壓力管路過濾器配套濾芯主要是安裝于液壓系統壓力管路中，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。在過濾器內設置有旁通閥，并配有污染堵塞訊號器。當濾芯被污染物堵塞或系統液溫過低，流量脈動等因素造成油液進出口壓差達到0. 5 MPa 時，訊號器便發出訊號指示，提示更換濾芯或提高油液溫度。如此時不能馬上停機處理這些故障，當油液壓差達到0.6MPa時，旁通閥會自動開啟工作，以保護過濾器及液壓系統正常工作。

YPM-660*20壓力管路過濾器配套濾芯型號說明

     過濾器型號：     PHC    660   S5   1   FC   1    B7

代號 流量（L/min）

060 060

110 110

160 160

240 240

330 330

420 420

660 660

代號 發訊器類型

0 無壓差發訊器

S1 目視式壓差發訊器

H1 目/電式壓差發訊器

代號 過濾材料及精度

FB 復合纖維β1（c）≥200

FT 復合纖維β3（c）≥200

FC 復合纖維β5（c）≥200

FD 復合纖維β10（c）≥200

FV 復合纖維β20（c）≥200

CD 木棉定型濾紙β10（c）≥2

CV 木棉定型濾紙β20（c）≥2

RC 不銹鋼燒結氈β10（c）≥100

RD 不銹鋼燒結氈β10（c）≥100

RV 不銹鋼燒結氈β20（c）≥100

MD 不銹鋼編織網10μm

MV 不銹鋼編織網20μm

MP 不銹鋼編織網30μm

MS 不銹鋼編織網60μm

MCD 不銹鋼編織網100μm
